  型   號

額定壓力

Mpa

額定流量

l/h

柱塞直徑

mm

往復次數

min﹣1

柱塞行程

mm

電機功率

kw

3DY-1150/15

15

1150

20

550

40

7.5

3DY-1000/25

25

1000

18

3DY-750/31.5

31.5

750

16

3DY-600/40

40

600

14

3DY-400/60

60

400

12

3DY-300/70

70

300

10

三、結構特點

    本泵主要采用臥式三柱塞泵型式，由電機、電磁起動器、動力端、液力端、溢流閥、保壓閥、卸壓閥、泵架、吸入排出膠管等組成(圖1)。

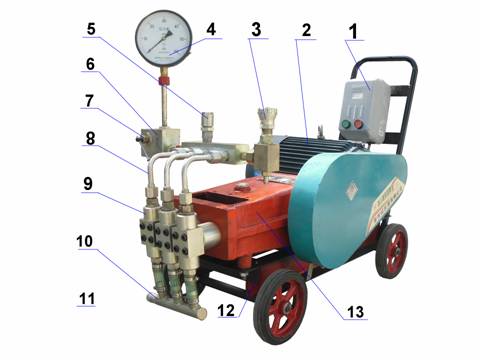

1電磁起動器 2電機 3溢流閥 4壓力表 5安全閥 6保壓閥 7卸壓閥 8集水管 9液力總程 10吸水管 12機架 13動力總程

圖1泵結構圖

動力總程（圖2）由電機通過皮帶減速，帶動曲軸連桿機構，將旋轉運動轉換為往復運動。并通過十字頭帶動柱塞在液缸內往復運動。
